L'interrupteur est ici un bouton poussoir ("BP") il est "normalement ouvert" et ne se ferme que si on appuie dessus.
La
broche "Pin2" est une entrée binaire de l'Arduino, elle est passive
et consomme un courant négligeable.
Le
programme devra venir "lire" l'état de cette entrée pour "obéir" à
l'opérateur.
Lorsque le BP est fermé, Pin 2 est connecté à GND : sa tension est de OV, ce sera un niveau logique "O".

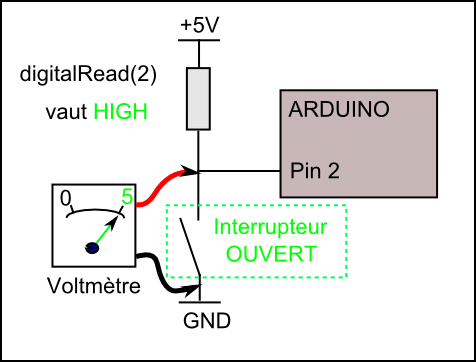

Lorsque le BP est ouvert, le courant traversant la résistance est quasi nul.
La tension aux bornes de la résistance est quasi nulle également (d'après la loi d'Ohm : tension = résistance x courant)
La tension de Pin2 est quasi égale à 5V, ce sera un niveau logique
"1".

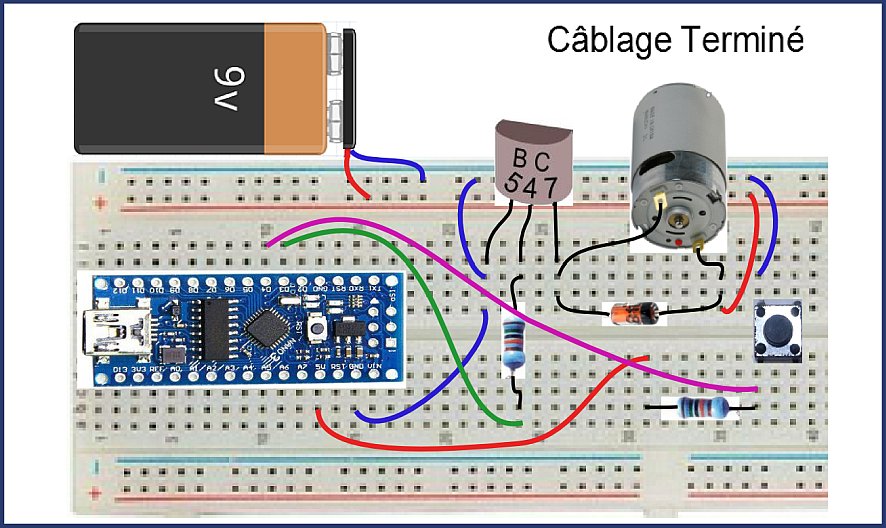

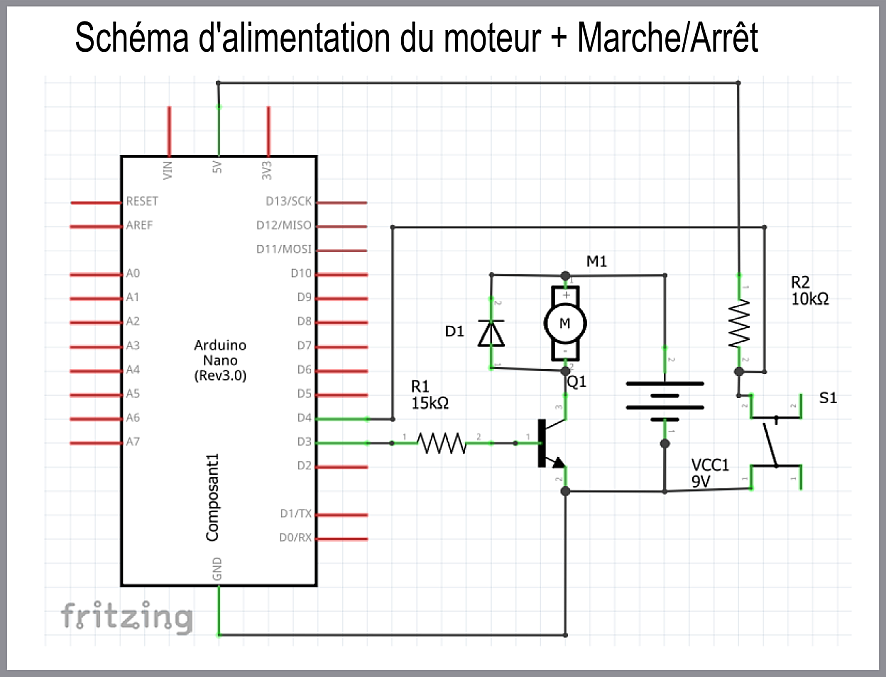

Le cablage sera effectué "hors tension":
l'Arduino n'est plus connecté au PC
Charger le programme "Fichiers" / "Exemples" / "02 digital" / "button" dans l'IDE de l'Arduino
Modifier ce programme pour qu'il prenne en compte la broche "pin4".
