Caractéristiques

Le thermostat est prévu pour la fonction chauffage (activation des sorties si température < consigne pour une plage horaire définie).

Programmatiuon: une température de consigne, une heure de départ, un heure de fin.
Cette programmation se conseve pour tous les jours suivants

Horloge autonome sauvegardée: conserve la date et l'heure indépendemment du fonctionnement du thermostat. Son fonctionnement en l'absence
d'alimentation du thermostat est assurée par une pile (comme sur un PC)..

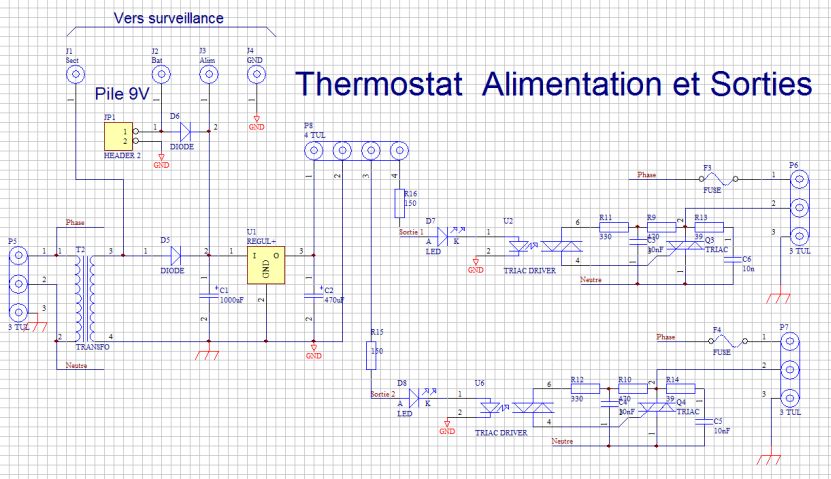

Sorties: deux sorties liées à la même consigne mais activables séparément, 240v et <1KW
Les sorties peuvent être activées (elles alimentent l'appareil connecté selon la température, la consigne et l'heure) ou désactivées (jamais d'alimentation).
Ceci se paramètre avec les touches "CI", puis 7 et 9 pour les sorties "G" et "D".

Alimentation: Secteur 240V.

Sauvegarde de la programmation sur batterie, en cas de coupure secteur (~3jours).

Mesure de la température: au choix, une sonde "extérieure" sur la face avant du boitier ou une sonde déplaçable au bourt d'un cable de 1m.
Le choix de la sonde s'effectue par la touche "CI" puis "1".

Utilisation

Mise sous tension après un arrêt total prolongé. Mise en arrêt total. Coupure de secteur.

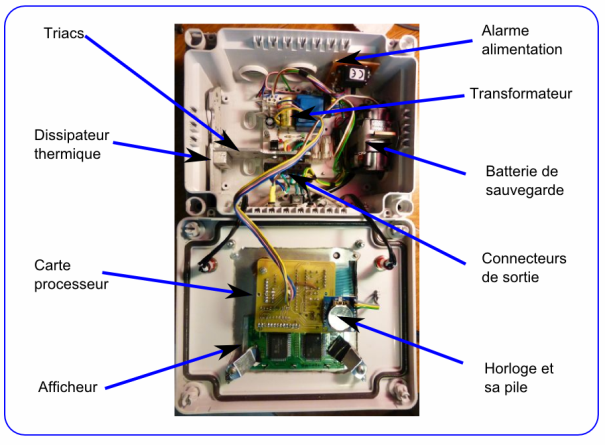

Lors d'un arrêt total, il convient de déconnecter la batterie avec l'interrupteur situé sous le boitier. L'horloge reste cependant alimentée par sa
pile au Lithium. Si l'arrêt prévu doit durer longtemps (plusieurs mois), il peut être avantageux d'ôter la pile pour l'économiser.

Connecter la prise au secteur. Une sonnerie d'alarme se met en marche pour signaler que la batterie de sauvegarde n'est pas connectée.
Connecter la batterie en agissant sur l'interrupteur placé sous le boitier.
L'affichage s'active au bout de quelques secondes:
Date (mois / jour), heure (heure : minutes)
Températures: Capteur "extérieur" "sonde" mobile

S'il y a une coupure secteur (par exemple déconnexion intempestive de la prise secteur) la sonnerie d'alarme s'active, signalant le problème.

Il est possible de supprimer la sonnerie d'alarme en la déconnectant à l'intérier du boitier, mais alors il n'y a plus de sécurité en cas de mauvaise
manoeuvre de l'opérateur ...

Si la batterie de sauvegarde est vide ou absente, la sonnerie d'alarme sera forcément activée.

Afichage des valeurs programmées:

Un seul appui sur une touche permet l'affichage de la consigne, heure de départ et heure d'arrêt

"T" => heure de départ "C" => heure d'arrêt "R"=> température de consigne

Modification des valeurs programmées:

Deux appuis rapprochés permettent de modifier une des valeurs ci-dessus. Le message "saisie" apparait et on peut alors entrer une nouvelle valeur.

Il faut respecter le format de la donnée et terminer par la touche "enter" (flèche coudée entre "0" et "Cl")

pour une heure: 4 chiffres consécutifs, deux pour l'heure et deux pour les minutes (8h3min sera rentré sous la forme 0803)

pour la température: deux chiffres.

La touche "Cl" permet d'effacer le dernier chiffre entré. Dans tous les cas il est prudent de "relire" après modification d'une valeur ...

Mise à l'heure:

L'activation de la mise à l'heure s'effectue par un seul appui sur la touche "Status".

Normalement on ne devrait avoir recours à cette fonction que lors d'une mise en service après un arrêt total.

Le format est sur 10 chiffres: YYMMDDHHMM

YY=deux derniers chiffres de l'année (après 2100 on réfléchira au problème ...) MM=mois, DD= jour, HH=heure, MM=Minutes.

Comme ci-dessus il faut toujours deux chiffres, même pour les nombres inférieurs à 10.

Remarque sur les modification de paramètres:

Lorsqu'une modification est commencée, la valeur sera forcément modifiée.

En cas de fausse manoeuvre terminer la saisie puis entrer à nouveau une valeur correcte.

La batterie:

Constituée de 6 éléments AA de 2500mAh, elle est rechargée en présence du secteur avec une intensité d'environ 25mA. Une diode signale
l'activité de la recharge.

La consommation de l'appareil se situant entre 25 et 50mA selon le fonctionnement, on peut espérer une autonomie d'environ 70h soit 3 jours
si l'alimentation secteur est coupée..

Au bout de 3 jours la batterie est totalement vide, si on reconnecte le secteur l'appareil va fonctionner normalement et la batterie se rechargera
lentement. Elle n'atteindra sa recharge complète qu'au bout de 6 jours environ. Cependant dès qu'elle aura repris un peu de charge, elle pourra
sauvegarder le fonctionnement pour une petite coupure du secteur.
